聚宏牌JL-630半小時環氧AB膠.是由特殊BPA環氧樹脂和AMINE變性合成之固化聚合物,它依不同的配方和比例,加以聚合而成的重合體.具有優良的環氧基架構.可在常溫中得到快速固化,通常是25℃15-30分鐘開始硬化,60分鐘達到使用效果,24小時達到效果更佳.此粘合劑透明無味.收縮率低,符合環保標準,已通過歐盟ROHS標準和SGS檢測.
- 組成
- 雙組份
- A/B顏色

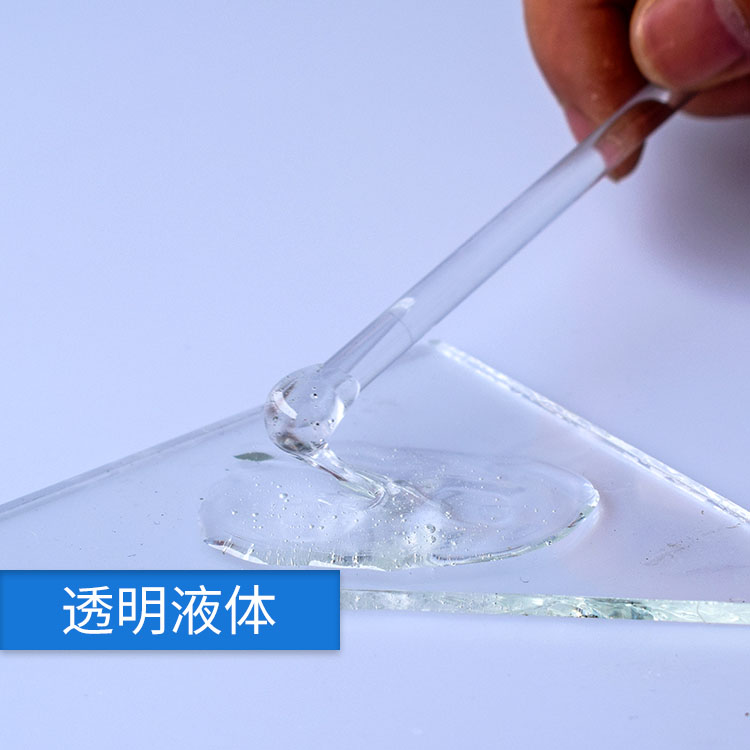

- 無色液體
- 配比（重量）
- 1：1
- A膠環氧當量(胺價)
- 184-194
- B膠環氧當量(胺價)
- 260±20
- A膠粘度
- 5000-8000(cps)
- B膠粘度
- 6000-8000(cps)
- A膠色相
- 1（GARDNER）
- B膠色相
- ＜2（GARDNER）
- 可操作時間(100g 25℃)
- 10-12min
- 初步固化時間
- 30min
- 完全固化
- 24小時
【附注】 以上環氧樹脂結構膠性能數據是在溫度25℃、濕度70%的實驗室環境下所測得的典型數據，僅供客戶使用時參考，并不能保證是某個特定環境下能達到的全部數據，敬請客戶于使用時，以實際生產測試數據為準。以確認我們的產品是否滿足使用要求。貯存條件、運輸等因素都會對我們產品的穩定性及物理、機械性能產生影響。對于任何采用我們無法控制的方法得到的結果，聚宏膠粘劑公司恕不負責。
-
PC粘陶瓷燈飾
-
工藝品粘接
-
金屬發夾粘接
-
裝飾品粘接
-
金屬腳粘石頭
-

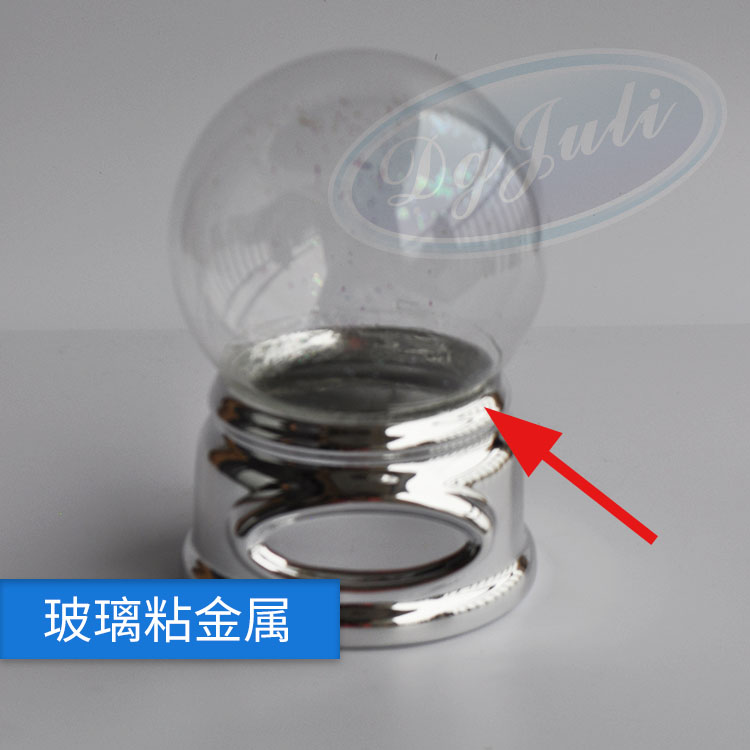

金屬、石材、木材、玻璃混粘
-
1、環氧樹脂結構膠按重量比1:1比例等量取出A膠和B膠。 -
2、將A膠和B膠混合均勻，按順時針方向混合均勻。
-
3、將混好的環氧樹脂結構膠均勻涂在其中一粘接表面。 -
4、吻合粘接后壓緊，有條件的用輔助工具進行定位。
- 1、環氧樹脂結構膠能粘哪些材質？
- 答：常規的金屬、陶瓷、玻璃、石材、木材以及硬質塑料都能粘；PP、PE、PA、PET等難粘材質 粘不了，如需粘接這類型的材質可咨詢客服，我們有專用的膠水。
- 2、環氧樹脂結構膠固化不了，或者固化后樹脂太軟、表面過粘？
- 答：一般是因為AB膠配比不準確或者混合不均勻造成的?；炷z時要注意混合比例是體積比 還是重量比，比例誤差要控制在5%以內。
- 3、環氧樹脂結構膠固化時間變長了是什么原因？
- 答：如果在配比準確，混合均勻的前提下出現此問題，極有可能是固化溫度過低造成的。雙 組分樹脂膠的特點之一就是溫度越高，固化速度越快，反之，溫度越低，固化越慢。
- 4、環氧樹脂結構膠可以防水嗎，泡水呢？
- 答：日常防水沒問題，短時間泡水也可以，不建議長期泡水，可自行測試。如需進行測試，需 靜置24小時以上等AB膠性能完全穩定再進行測試。
- 5、環氧樹脂結構膠光滑面可以直接粘嗎？
- 答：光滑面可以粘，粘接前必須清潔粘接表面，不能有水漬、油污、鐵銹等，有條件的話打 磨粗糙效果更佳。
- 1、儲存環氧樹脂結構膠時，應在陰涼干燥處密封保存；保質期6個月，過期經試驗合格可繼續使用。
- 2、使用環氧樹脂結構膠前，請先小量使用，掌握AB膠的使用技巧，以免出現差錯。
- 3、粘接前，粘接表面必須保持干凈，不能有水油污、鐵銹等。打磨后效果更佳。
- 4、混合環氧樹脂結構膠時，應注意用多少混多少，混膠工具不可混用，以免減短A劑使用壽命。
- 5、一次性混環氧樹脂結構膠不宜過多，混的越多，AB膠反應時溫度越高，可操作時間也會變短。
- 6、如需進行環氧樹脂結構膠性能測試，需要靜置24小時以上等AB膠性能完全穩定后再進行測試。
- 7、大批量使用環氧樹脂結構膠，建議購買支裝，搭配膠槍使用，操作更快更方便。
