聚宏牌JL-767C耐1210℃高溫無機膠水：主要成分為硅鋁酸鹽等耐火性陶瓷與無機聚合物,耐溫1210℃.導熱,可作導熱膠及耐磨涂層.廣泛用于耐高溫金屬部件的粘接和灌封,也可用作耐磨、抗氧化涂層.固化方式：這款需要加溫固化：室溫12h～24h→80℃×2h→150℃×2h,緩慢冷卻!
- 組成
- 雙組份
- 質(zhì)量比
- 1-2:1

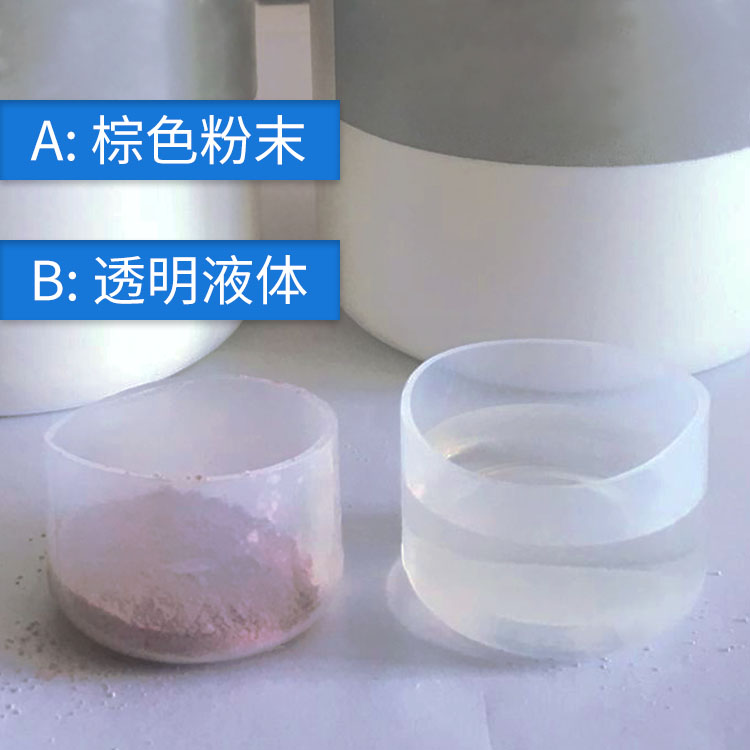

- A膠顏色
- 棕色/略帶淺灰色粉末
- B膠顏色
- 無色膠體溶液
- A膠基料化學成分
- 石英,耐熱樹脂等
- B膠基料化學成分
- 硅鋁酸鹽
- A膠密度
- ≥95（g/cm3）
- B膠密度
- 1.38-1.40(g/cm3)
- 外觀
- 灰白色膠泥狀
- 混合體積比
- 1.6-2.5（g：1ml）
- 膠塊
- 結構致密,無裂紋
- 硬度
- 硬,較脆
- 套接壓縮強度
- （金屬-鋼）≥30
- 電性能
- 導熱,導電,不絕緣
- 混合適用期
- 30min
- 耐介質(zhì)性能
- 耐油,耐酸堿,不耐沸水
- 膨脹系數(shù) CM/CM/℃
- 12.9×10-6/℃
- 工作溫度
- -60-1210℃
- 固化條件
- 室溫 12h~24h→80℃X2h→150℃X2h，緩慢冷卻
【附注】 以上無機膠性能數(shù)據(jù)是在溫度25℃、濕度70%的實驗室環(huán)境下所測得的典型數(shù)據(jù)，僅供客戶使用時參考，并不能保證是某個特定環(huán)境下能達到的全部數(shù)據(jù)，敬請客戶于使用時，以實際生產(chǎn)測試數(shù)據(jù)為準。以確認我們的產(chǎn)品是否滿足使用要求。貯存條件、運輸?shù)纫蛩囟紩ξ覀儺a(chǎn)品的穩(wěn)定性及物理、機械性能產(chǎn)生影響。對于任何采用我們無法控制的方法得到的結果，聚宏膠粘劑公司恕不負責。
-

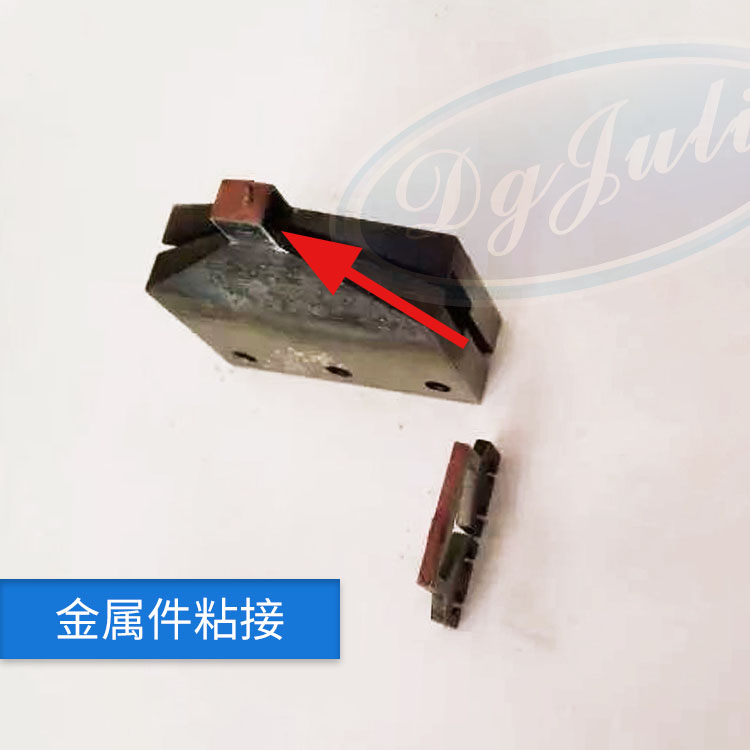

金屬件粘接
-
高溫粘接
-
電子線材粘接
-
高溫探熱頭
-
金屬件粘銅
-

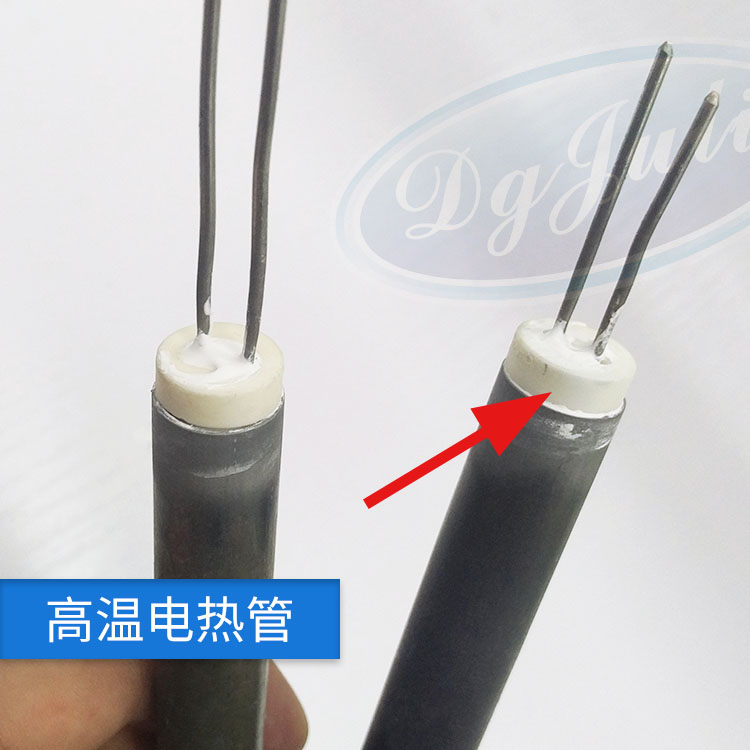

電熱管粘接
-

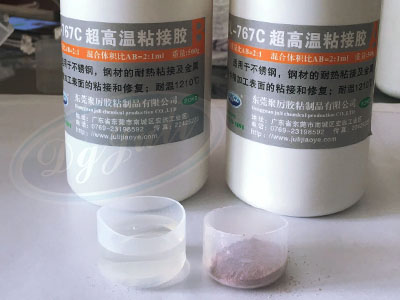

1、無機膠按重量比2:1的比例等量取出A膠和B膠。 -
2、將A膠和B膠混合均勻，按順時針方向混合均勻。
-

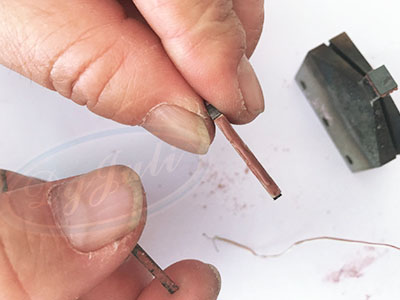

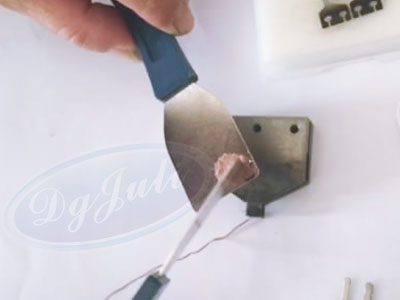

3、將混好的高溫無機膠水均勻涂在其中一粘接表面。 -
4、吻合粘接后壓緊，有條件的用輔助工具進行定位。
- 1、耐高溫無機膠初步固化要多久？常溫能固化嗎？
- 答：高溫無機膠夏天表干時間是2~4小時，冬天表干時間是4小時以上,
- 注意：此款膠水需要加溫固化，固化條件： 80℃X2h→150℃X2h
- 2、這款高溫導熱無機膠是環(huán)保的嗎？
- 答：高溫導熱無機膠水符合歐盟ROHS認證和SGS檢測，我們只生產(chǎn)環(huán)保型膠水！
- 3、無機膠開封以后保質(zhì)期為多久？
- 答：767C高溫無機膠開封以后用多少混合多少，不用的密封好陰涼低溫保存為24個月。
- 4、這個陶瓷無機膠能耐腐蝕性、耐酸堿、耐老化性能怎樣？
- 答：這款陶瓷無機膠耐腐蝕性好，耐酸堿，耐老化性能優(yōu)異。
- 5、這款無機膠有幾款顏色？
- 答：無機膠顏色只有一種為深褐色的。我司JL-767-767A JL-767B顏色固化以后為米白色。
- 1、調(diào)膠量越多,固化反應速度越快,環(huán)境溫度越高,固化反應速度越快。
- 2、每次調(diào)無機膠膠量不宜過多,在散熱器皿（如銅片）上調(diào)膠。
- 3、要想達到效果,必須嚴格按照規(guī)定的比例配比攪拌均勻調(diào)配。
- 4、無機膠水完全固化后方可達到物理機械性能。
- 5、縮短固化時間方法:提高環(huán)境溫度,提高待修工件溫度。
- 6、涂敷無機膠后用紅外燈、碘鎢燈等熱源加熱,但熱源應距修復層400mm以外（環(huán)境溫度不得高于100℃）。
- 7、此款無機膠不耐沸水,不可用火焰直接加熱。
